Manual de Instalação e Uso do S.A.I.R.A.

Para a Instalação do S.A.I.R.A. siga os passos abaixo:

Primeiro Passo:

Conexão em paralelo das caixas de som.

O primeiro passo da instalação é o agrupamento das caixas de som distribuídas dois a dois conforme a indicação das Etiquetas "D+", "E+", "D-" e "E-", que indicam respectivamente: Canal Direito positivo, Canal Esquerdo positivo, Canal Direito negativo e Canal Esquerdo negativo.

Separe os fios das caixas do Canal Direito

Manual de Instalação e Uso do S.A.I.R.A.

Realize a emenda dos cabos para colocar as caixas de som em paralelo

Manual de Instalação e Uso do S.A.I.R.A.

Caixas em Paralelo Canal Direito

Manual de Instalação e Uso do S.A.I.R.A.

Segundo Passo:

Conexão das caixa em PARALELO ao Módulo Principal

Agora a conexão das caixas ao módulo principal deve ser realizada observando-se as Etiquetas vermelhas e pretas de cada canal do módulo principal.

Ligação da caixa ( DIREITA + ) ao módulo principal

Manual de Instalação e Uso do S.A.I.R.A.

Empurre o fio para dentro do conector e observe que o conector deve estar aberto

Manual de Instalação e Uso do S.A.I.R.A.

FECHE o conector travando assim o cabo das caixas de som

Manual de Instalação e Uso do S.A.I.R.A.

REPITA o procedimento acima para o cabo "D-" e assim as caixas do canal DIREITO estarão conectadas ao Módulo Principal

Ligação da caixa ( DIREITA - ) ao módulo principal

Manual de Instalação e Uso do S.A.I.R.A.

Empurre o fio para dentro do conector e observe que o conector deve estar aberto

Manual de Instalação e Uso do S.A.I.R.A.

FECHE o conector travando assim o cabo das caixas de som

Manual de Instalação e Uso do S.A.I.R.A.

CONSIDERE o mesmo procedimento para o CANAL ESQUERDO ( cabos "E+" e "E-" )

Veja o vídeo para observar o procedimento:

Terceiro Passo:

Isolamento com fita emborrachada das conexões ao módulo principal

Use a fita emborrachada para realizar o isolamento das conexões dos cabos ao módulo principal.
.

Separe um pedaço de Fita Emborrachada

Manual de Instalação e Uso do S.A.I.R.A.

Enrole a fita nos cabos para o isolamento

Manual de Instalação e Uso do S.A.I.R.A.

Veja este vídeo para entender o isolamento

Quarto Passo:

Ligar o Módulo Principal e Observar o Painel Frontal

Aperte o botão vermelho na parte superior da caixa e observe a indicação no Painel Central.

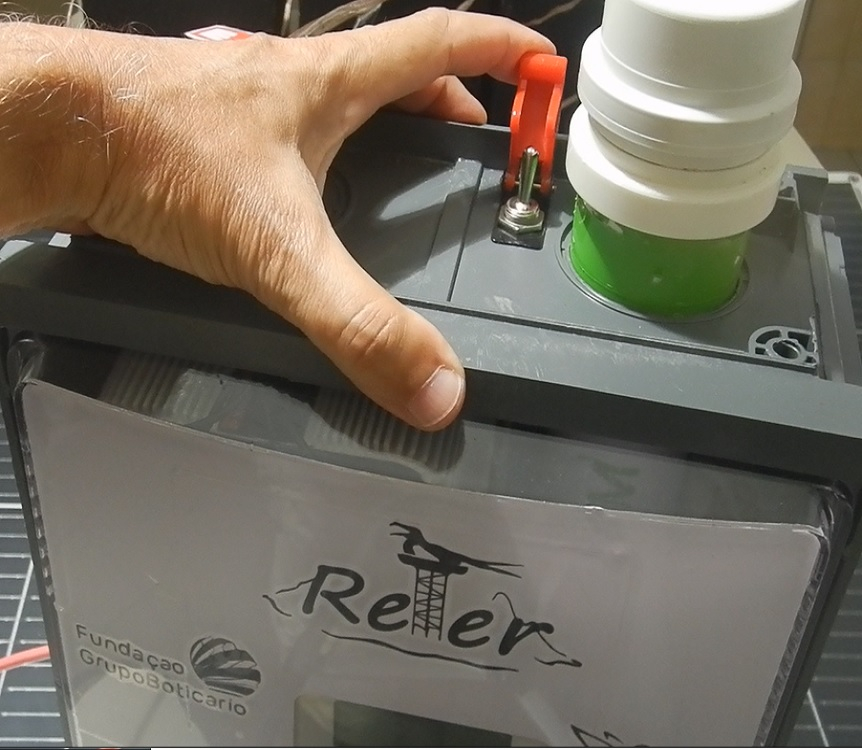

Encontre a chave VERMELHA na parte superior do Módulo Principal.

Manual de Instalação e Uso do S.A.I.R.A.

Aperte a Trava VERMELHA e observe o Controlador de Carga na Parte Frontal do Módulo

Manual de Instalação e Uso do S.A.I.R.A.

Aperte a Trava VERMELHA e observe o Controlador de Carga na Parte Frontal do Módulo

Quinto Passo:

Conectar o Painel Fotovoltaico.

Conexão do Painel FotoVoltaico ao Módulo Principal

Observe os conectores do cabo VERMELHO.

Manual de Instalação e Uso do S.A.I.R.A.

Conecte o Cabo Positivo

Manual de Instalação e Uso do S.A.I.R.A.

Veja o vídeo
